Technikum Drehrohröfen

Direkt beheizter Drehrohrofen

Innendurchmesser 400 mm
Länge: 5,0 m
Feststoffdurchsatz: < 700 kg/h
Erdgasbrenner 200 kW
Produkttemperatur bis 1300 °C
Drehzahl: 0...10 U/min
Neigungswinkel: 0°... 5°

Die Temperaturen im Schüttbett , in der Ofenwand und im Gas werden in Umfangsrichtung radial und axial kontinuierlich gemessen. Dazu führen Präzisionsröhrchen mit verschiedenen Längen Thermoelemente unterschiedlich tief in das Drehrohr. Durch eine spezielle Telemetrie werden die Messdaten per Funk an eine Auswerteeinheit übertragen. In verschiedenen axialen Positionen des Drehrohres können Gaszusammensetzungen erfasst werden.

Gleich- und Gegenstrombetrieb sind möglich.

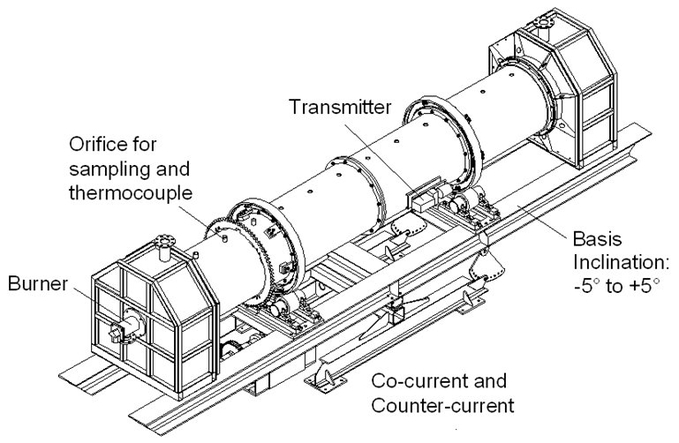

drehrohrofen_schema

Indirekt beheizter Drehrohrofen

Innendurchmesser 500 mm
Länge: 1,8 m
Feststoffdurchsatz: < 700 kg/h
Elektrische Heizleistung 21 kW
Produkttemperatur bis 750 °C
Drehzahl: 0...10 U/min
Neigungswinkel: 0°... 5°
Anzahl Hubschaufeln 6 - 18
Hubschaufeln-Längenverhältnis 0,375 - 2

Die Temperaturen im Bett (auf dem Boden des Drehrohres sowie in der Hubschaufel), in der Wand (Ofenrohr und Hubschaufel) und im Gas werden radial und axial kontinuierlich gemessen. Dazu führen Präzisionsröhrchen mit verschiedenen Längen Thermoelemente unterschiedlich tief in das Drehrohr. Durch eine spezielle Messtechnik können die Messdaten kontinuierlich aufgezeichnet werden. Mit einem radial in das Drehrohr ragenden Flügelradanemometer kann die Gasgeschwindigkeit gemessen werden.

Gleichstrom-, Gegenstrom- und Batchbetrieb sind möglich.

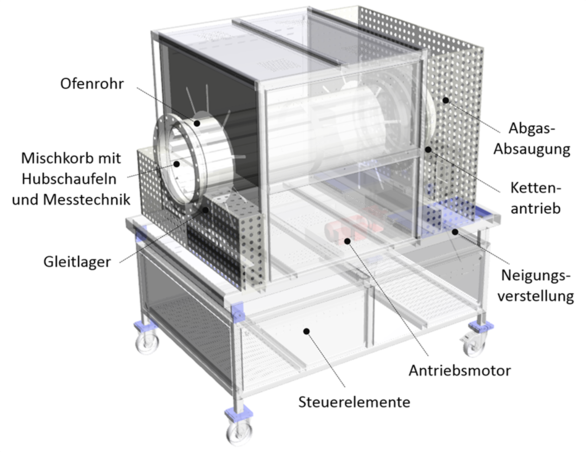

ibDrehrohr



Batch-Drehtrommel (indirekt und direkt beheizt)

Innendurchmesser 600 mm
Länge 450 mm
Produkttemperatur bis zu 800°C
Drehzahl 0...10 U/min

Die radialen und peripheren Temperaturverläufe der Wand, des Gases und des Schüttbettes werden gemessen. Es wird der Wärmeübergang auf die freie und bedeckte Schüttbettoberfläche sowie der Wärmeeintrag in das Schüttbett untersucht.



Batch-Drehtrommel (kalt)

An Drehrohrsegmenten von 200 bis 1000 mm Durchmesser mit einer Glasscheibe an der Stirn wird das Bewegungsverhalten verschiedenster Materialien untersucht.

Drehtrommel  Drehrtrommel_Einbauten

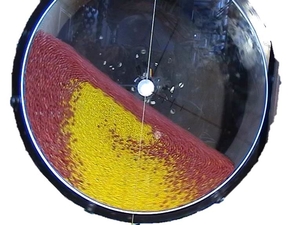

             Drehtrommel ohne Einbauten                          Drehtrommel mit Einbauten
